磁翻板液位計原理結構與注意

　　一、前言
　　磁翻板液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無?跑、冒、滴、漏;現象。通過學習磁翻板液位計工作原理及維護有助于提高操作水平，維護好設備降低故障率。磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
　　二、磁翻板液位計結構及原理：
　　磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。

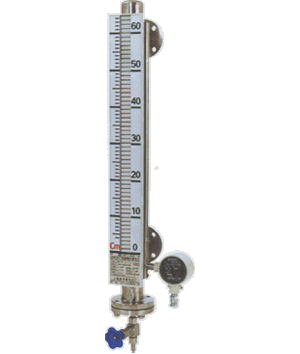

結構圖

　　磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
工作原理圖 　　磁翻板液位計可用于高溫、防爆、防腐、食品飲料等場合作液位的就地顯示或遠傳顯示與控制。產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
　　三、日常維護
　　1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
　　2、磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
　　3、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
　　4、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
　　5、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
　　6、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
　　7、磁翻板液位計應根據介質情況，不定期清洗主導管清除雜質
　　對超過一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
　　8、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
　　9、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
　　四、配帶遠傳注意事項：
         當配有遠傳配套儀表時需做到如下幾條：
　　（1）應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
　　（2）遠傳配套儀表上感應面應面向和緊貼主導管；
　　（3）遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
　　（4）遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
　　（5）接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
　　市場上很多不同場所應用的液位計都有所不同，因穩定性和可靠性不同，所以用戶在選購時需注意產品的性能及原理特點。以上是磁翻板液位計的基礎知識，希望用戶看完有全面的了解。如果你對磁翻板液位計感興趣，想了解更華尊產品信息，可以來電咨詢廠家我們會為你解決各種技術問題。
